WY2288 数字射频毫伏表/小功率计(200Hz-1500MHz)

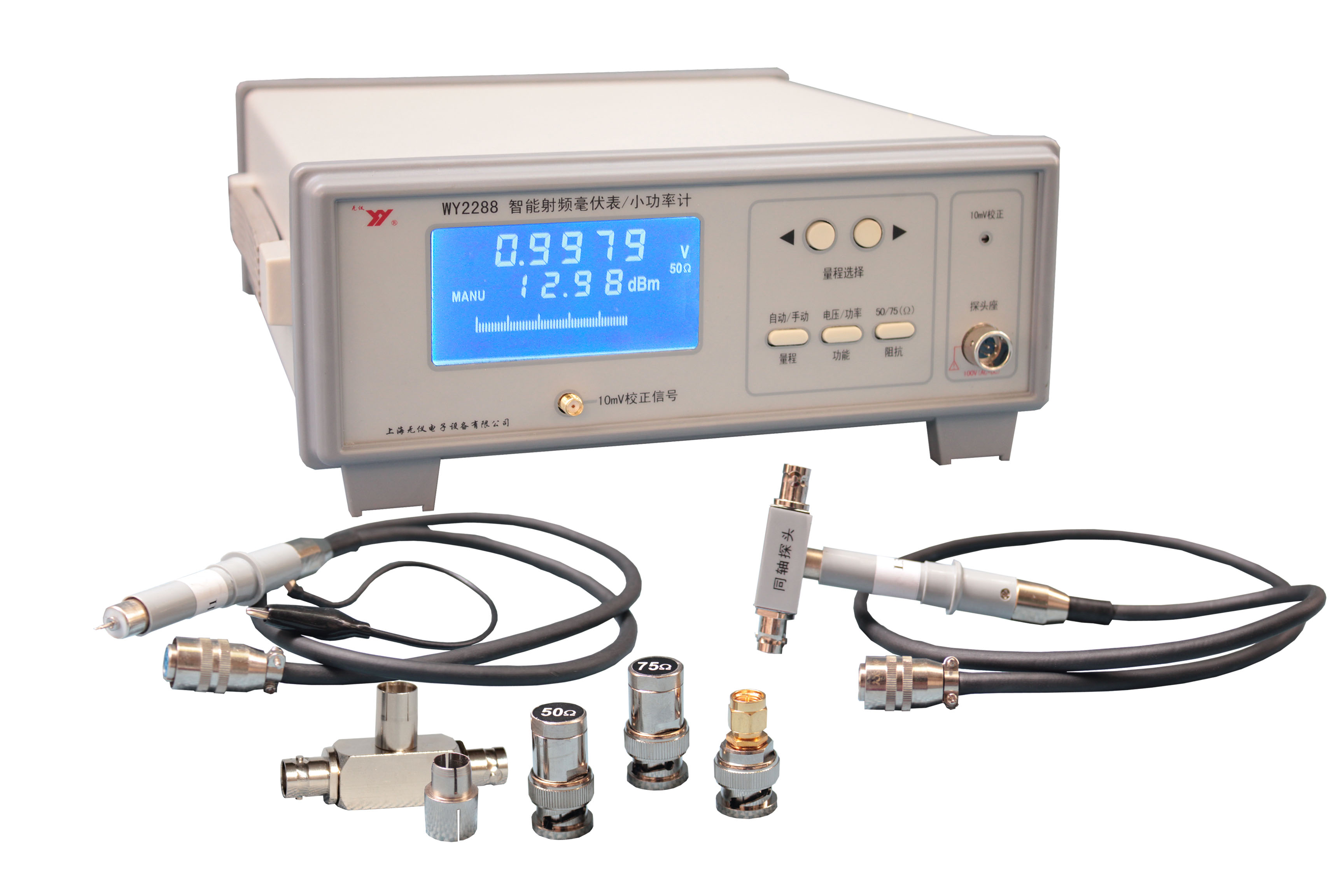

  WY2288是一种智能化数字射频毫伏表/小功率计,能测量频率从200Hz~1500MHz的正弦电压有效值和相应的功率值。它采用检波放大原理,具有频响宽,驻波系数小,灵敏度高,测量准确度高的特点、由于是基于CPU控制的数字化仪器,实现量程自动控制,RS232接口(选购件),是实验室,工厂超高频电压和功率测试和计量的必备仪器。



特点:

数字智能化宽带RF电压表/小功率计
最高11000数显电压值,四位数显功率值和dBm

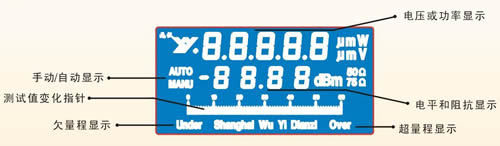

LCD屏多组参数和变化动态同时显示
特设小电压测量校正:保证<10mV测量精度
配置同轴探头,保证从<10mV到5V有优良幅频特性

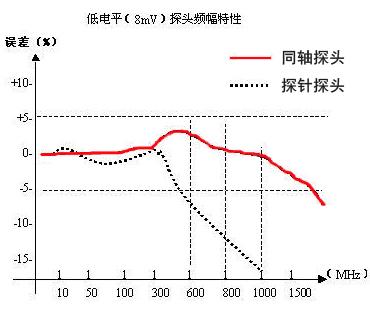

  (见下图所附低电平探头频幅特性曲线).

50Ω和75Ω匹配可自动转换
先进的软件界面,自动记录测试数据(图表或Excel)

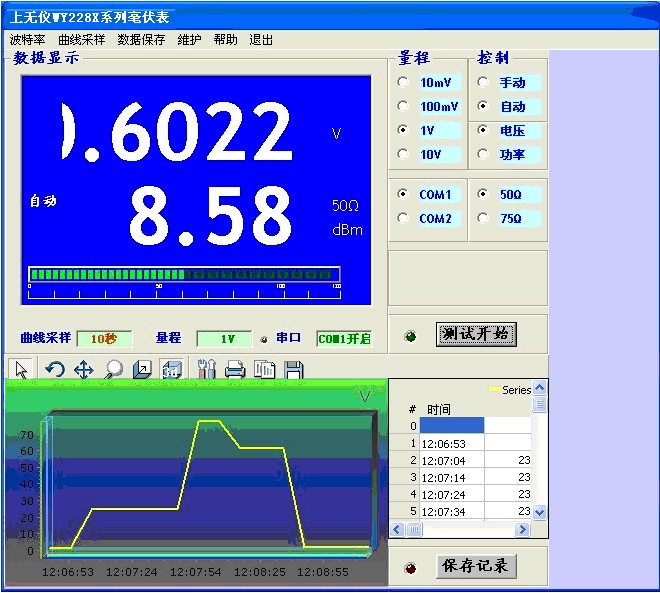

                  WY2288软件界面



1 主要技术性能:
1.1 测量电压范围:
  1mV~10V,分10mV,100mV,1V,10V四档.最高显示11000个字.选用40dB分压器(选购件)可至300V.

1.2 测量功率范围:
  0.1μW~2000mW.分2μW,200μW,20mW,2000mW四档,最高显示2000个字.

1.3 测量电平范围:
  -47dBm~+33dBm(50Ω),-48dBm~+31dBm(75Ω).
1.4 被测电压频率范围:
  200Hz~1500MHz
1.5 电压测量固有误差:
  ±1%±10个字,10mV档 ±2%±30个字.
1.6 功率测量固有误差:
  ±3%±10个字,2μW档 ±5%±30个字.
1.7 频率响应误差:
  200Hz~300MHz≤±5%
  300MHz~600MHz ≤±8%
  600MHz~1000MHz≤±12%
  1000MHz~1500MHz ≤±18%
1.8 驻波比:

  ≤1.40

1.9 输入阻抗:

  探针式探头:输入阻抗(100mV)15kΩ,输入电容2.0pF。

  同轴探头:50Ω或75Ω。

1.10 选购件:

  RS232或USB接口。

1.11 电源:
  AC220V±10%,50Hz±5%
1.12 工作温度:
  0℃~40℃
1.13 尺寸/重量:
  280×240×88(L×W×H)mm,4
kg
