WY5883 多制式数字电视信号发生器

WY5883 多制式数字电视信号发生器

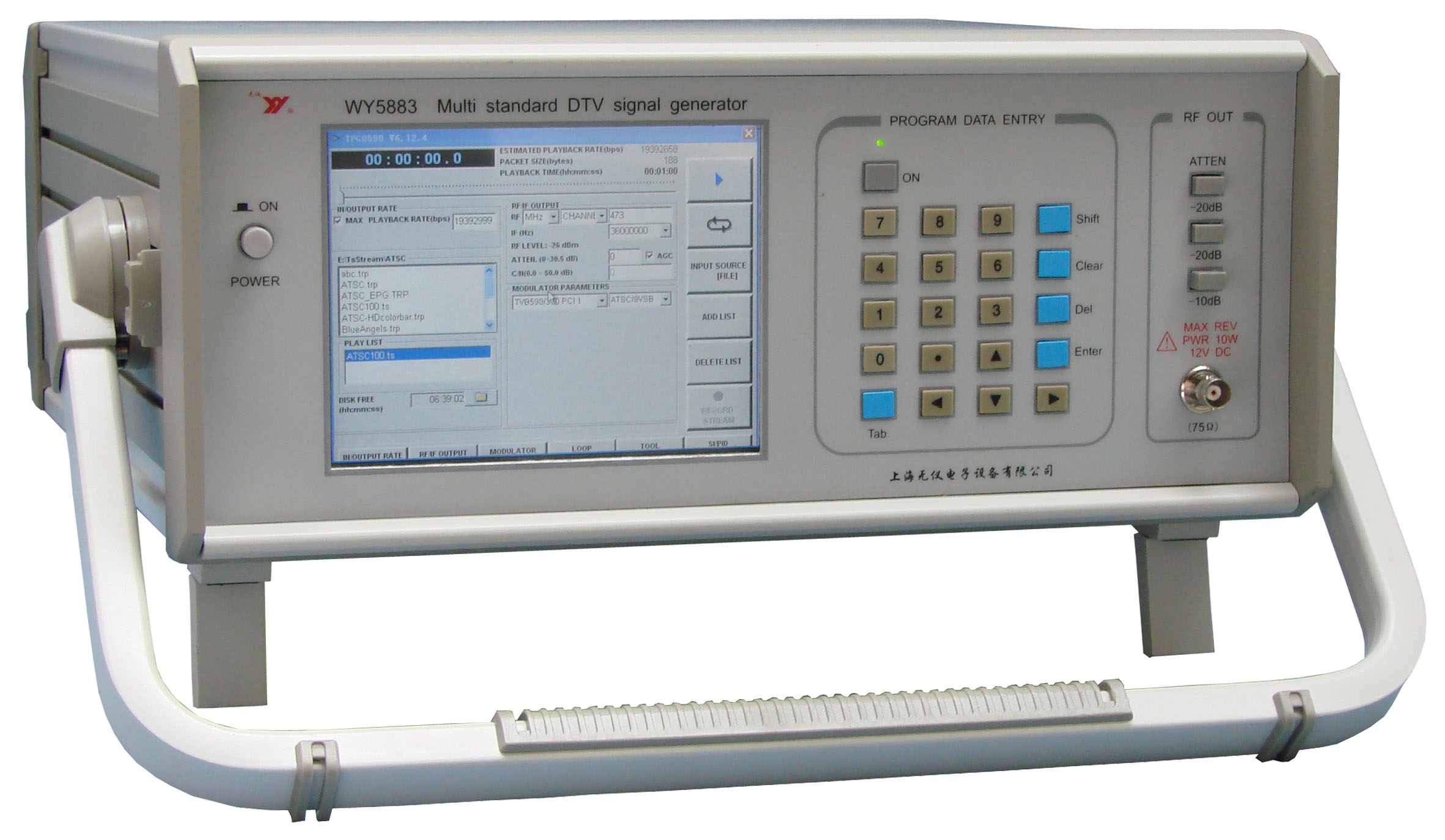

                                                          提把型

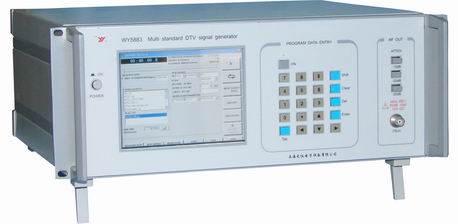

                                       上柜型

   WY5883多制式数字电视信号发生器是与国外厂商合作,采用进口DTV信号源,能够非常便利的发射各种标准的数字电视信号,它集码流播放器和RF调制器于一体,广泛适用于数字电视产品研发、品质的测试,生产调试以及学校教学实验的使用,6.4英时的TFT LCD彩屏配合接触屏控制,使本机操作更方便、更省时。


1
支持数字电视标准范围:



1.1 欧洲:DVB-T/H, DVB-C,DVB-S,DVB-S2。
1.2 美国:ATSC-T(8VSB),J.83AnnexB QAM,。
1.3 日本:ISDB-T,J.83AnnexC。
1.4 中国:DTMB(GB20600-2006).
1.5 韩国:T-DMB。


2
主要特点


2.1 使用方便,码流播放器和RF调制器一体,支持MPEG-2的高清码流和标清码流。
2.2 可以通过选择不同的选项支持各种标准的数字电视。
2.3 支持生产需求,可以灵活升级制式。
2.4 兼容多种调制标准:OFDM,QAM,VSB。
2.5 支持所有调制模式及星座图。
2.6 UHF/VHF全频段输出和L-BAND RF输出。
2.7 RF电平可调,调节步进0.1dB,最大0 dBm
2.8 ASI和SMPTE 310M码流输入或输出,应用于监视。

3 主要应用

3.1 机顶盒和LCD,PDP电视机生产线。
3.2 机顶盒和LCD,PDP电视机的开发和性能检测,
3.3 手机和地面广播,卫星,有线的DTV的广播发送。
3.4 DTV接收调谐电路和MPEG的芯片开发。

4 主要技术指标

RF频率范围
VHF/UHF:55MHz~867MHz,L-BAND:956MHz~2036MHz
RF输出
连接头
BNC型,75Ω
输出电平
VHF/UFF:0dBm最大,0.1dB 可调节
L-BAND:-25dBm最大,0.1dB可调节
相位噪音
<-90dBc@10kHz
带外抑制
>60dB(47~862MHz)
IF输出
连接头
BNC型,75Ω
频率范围
36MHz~44MHz
DVB-ASI/SMPTE-310M输出, 码流输出
连接头
BNC,75Ω
码率
最高90Mbits/s
操作平台
Windows XP.2000 WDM and Linux 应用软件 PCI Bus:依照PCI Version 2.1
显示方式
6.4英时,彩色LCD屏,640×480接触屏控制


5 系统方块图

6 选择调制器模块的主要规格:


6.1 DVB-T/H调制器规格

Standard

ETSI EN300744 V1-4-1 compliant
Non-hierarchical single program mode

Punctured Code Rate

1/2,2/3,3/4,5/6,7/8 selectable

Constellation

QPSK,16-QAM,64-QAM

Transmission Mode

2K/4K/8K mode selectable
4K mode only for DVB-H

Guard Interval

1/4,1/8,1/16,1/32 selectable
In-Depth Interleaving
Only for DVB-H
Bandwidth
5/6/7/8 MHZ mode selectable
5 MHz only for DVB-H


6.2 ATSC 8VSB调制器规格

Standard

ATSC A.53, 8VSB compliant




6.3QAM 调制器规格
Standard
ITU-T j.83 Annex A/C and B
compatible

Constellations

Annex A/C:16-QAM,32-QAM,
64-QAM,128-QAM,256-QAM,
Annex B: 64-QAM,256-QAM


6.4 DVB-S 调制器规格(选购件)
Standard
ETSI EN 300421(DVB-S)compliant

Code Rates

1/2,2/3,3/4,5/6,7/8

Symbol Rates

1~45M symbols/s


6.5 DVB-S2 调制器规格(选购件)
Standard
ETS 302 307 compliant

LDPC Code

1/4,1/3,2/5,1/2,3/5,2/3,3/4,4/5,
5/6,8/9,and 9/10 supports

Modulation Mode

OPSK,8PSK,16APSK,32APSK
Roll-off 0.20,0.25,0.35,None
Selectable
2~35Msps w/o shaping filter
2~22Msps w/ shaping filter

Symbol Rates

2~35M symbols/s


6.6 T-DMB调制器规格(选购件)
Standard
ETS 300401,ETS300799 compliant

Transmission Modes

DAB transmission modes I,II,III,IV
Transmission mode
Automatically selected from
The ETI stream
Supports ETI(NI)and ETI(NA)rile format


6.7 ISDB-T 调制器规格(选购件)
Standard
ARIB STD-B31 v1.6 compliant

Mode

Mode I, Mode II, Mode III

Code Rates

1/2, 2/3,3/4,5/6,7/8 selectable

Mapping

DQPSK, QPSK, 16QAM, 64QAM

Guard Interval

1/4,1/8,1/16,1/32

Timing Interleaving Length

Mode I-0,4,8,16
Mode II-0,2,4,8
Mode III-0,1,2,4

The Number of Segments

1/13 Segment
Support TMCC Information and
Generation(ISDB-T information and IIP)
*ISDB-T modulation from DVB-ASI
input is not supported


6.8 DTMB调制器规格(选购件)
Standard
GB20600-2006 compliant

Number of Carriers

1 or 3780 sub-carriers selectable

Frame Length

4200,4335,4725 symbols

Constellations

4QAM-NR, 4QAM. 16QAM,
32QAM, 64QAM

Code Rates

0.4,0.6,0.8

Time Interleaving

240,720 symbols

Bandwidth

8MHz


7 WY5883多制式数字电视信号发生器各型号的区别



WY5883-01

WY5883-02

WY5883-03

DVBT/H

ATSC 8VSB

QAM  J.83 Annex A/C

QAM J.83 Annex B

DVBS/S2

‐‐‐‐‐

ISDBT

‐‐‐‐‐

ISDBS

‐‐‐‐‐

  ●

DTMB

‐‐‐‐‐

CMMB

‐‐‐‐‐

‐‐‐‐‐

ATSCM/H

‐‐‐‐‐

‐‐‐‐‐

DVBT2

‐‐‐‐‐

‐‐‐‐‐

DVBC2

TDMB

‐‐‐‐‐

TS INPUT

DVBASI OUTPUT

‐‐‐‐‐

‐‐‐‐‐



    代表是基本包含的



代表可以选加的内容



---   代表不可以选加的内容


8 通用规格


8.1 WY5883 多制式数字电视信号发生器,机箱有两款:可上机柜型和带把手型。
8.2 电源:AC 110V~240V  50Hz~60Hz,功率:约200W
8.3 外型尺寸:高150mm×宽400mm×深430mm
8.4 重量:约9kg
8.5环境要求:室内工作,工作温度15℃~35℃,相对湿度20%~80%。
