WY2851D 数显Q表(0.05-50MHz)



  Q表是一种基于串联谐振原理工作的高频阻抗测量仪器,对电感器,电容器,绝缘材料等进行高频有效电感,Q值,电容值和Σ,tgδ测量.WY2851D数显Q表在原有WY2851Q表基础上再进行了数字化,机械结构长寿命方面进行了提高。
1 特点:
* 本公司创新的自动Q值读取技术,使测Q精度和速度大大提高。
* 低至20nH残余电感,保证高频时直读Q值的误差较小。
* 特制LCD屏菜单式显示多参数,Q值,测试频率,调谐状态等。
* Q值量程自动/手动量程控制。
* 数字化Q值予置,能提高批量测试的可靠性和速度。
* VCO调节测试频率,其平滑的连续频率变化,能便捷的进行Δf测量Q值。



2 主要技术性能:

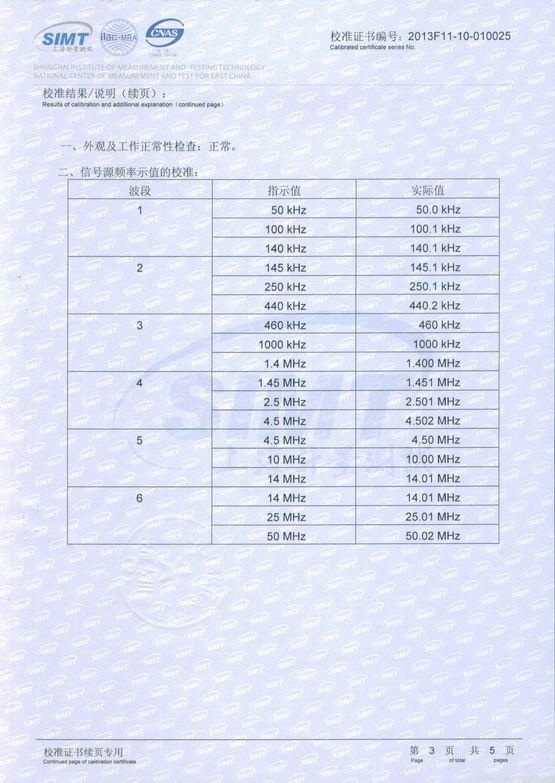

2.1 工作频率范围:
    50kHz~50MHz,四位有效数显,分六个波段。

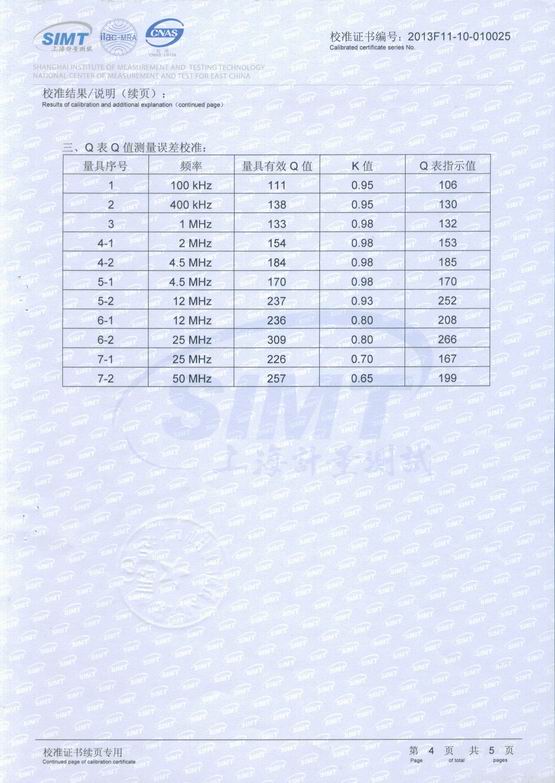

2.2 Q值测量范围:
    10~1000,分10~100,30~300,100~1000三档。

2.3 Q值固有误差
    ±5%±3%满刻度值。

2.4 有效电感测量范围:
    0.1μH~100mH。

2.5 电感测量误差
    ≤5%±0.02μH。

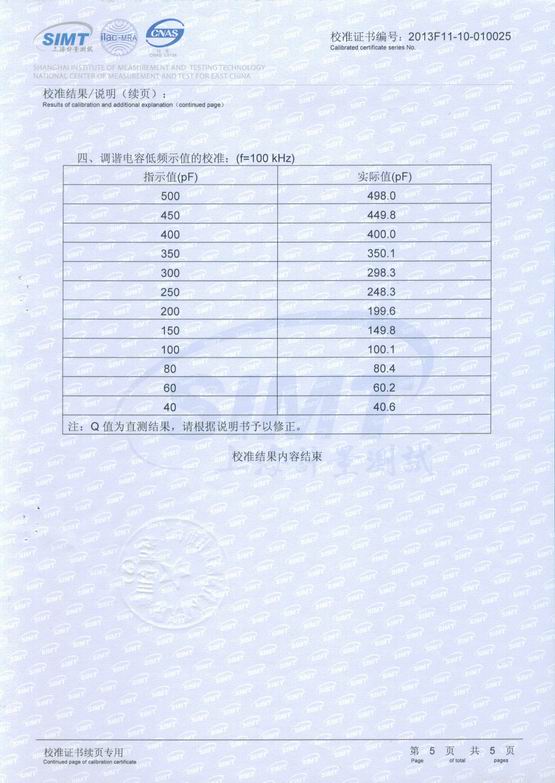

2.6 调谐电容特性
2.6.1 可调电容范围
      40pf~500pf。
2.6.2 精确度:
     ±
1%或者1PF。
2.6.3 微调电容:
     ±
3pf可调,±0.2pf分辨率。
2.6.4 残余电感值:
      约20nH。

2.7 Q预置功能:
    预置范围:Q:10~1000均可。被测件达到预置值后有“GO”显示和蜂鸣声提示。不合格件则显示“NO GO”。

2.8 外形尺寸/重量:
    415×180×170(mm),7kg。
