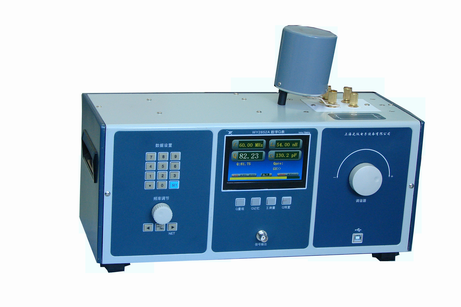

WY2852A 数字Q表(全自动 1kHz--70MHz)

     WY2852A 数字Q表是一款测试频率1kHz~70MHz的多功能、多用途、多量程数字化

阻抗测试仪器。它是根据串联谐振原理,以电压比值刻度Q值的。它能测量高频电感

器的Q值,电感量和分布电容量;电容器的电容量和损耗角。配以专用介质损耗装置

还能对绝缘材料的高频介质损耗(tanδ)和介电常数(ε),进行自动计测。本Q表依照

国家计量检定规程:“JJF1073-2000高频Q表校准规范”执行。

1 特点:
◎ 全数字处理和显示,革除传统Q表的电容刻度盘,实现任意频率点测试L值和Q值。
◎ 本公司创新的自动Q值读取技术,使测Q分辨率至0.1Q。
◎ DPLL合成发生1kHz~70MHz,测试信号。
◎ 低至20nH残余电感,保证高频时直读Q值的误差较小。
◎ TFT彩频多参数显示:测试频率,电容值,电感值,Q值,ε和tanδ等。
◎ Q值量程自动/手动量程控制。
◎ 数字化Q值预置,能提高批量测试的可靠性和速度。
USB通讯接口。



2 主要技术指标:
2.1 测试信号频率范围:1kHz~70MHz,数字合成,可数字设置或连续调节,四位有效数显。精度0.05%。
2.2 Q值测量范围:5~999四位数显,分辨率0.1Q。分100、316、999三档,量程可自动切换。
2.3 Q值固有误差:±5%±2% 满刻度值。
2.4 有效电感测量范围:20nH~5.0H,四位数显。
2.5 电感测量误差:≤3%±20nH
2.6 调谐电容特性:
2.6.1可调电容范围:28pF~490 pF,四位数显,0.1 pF分辨率。
2.6.2 精确度:±0.5% 或±1pF。
2.6.3电容测量范围:1~450pF,四位数显,0.1 pF分辨率,1%或1pF精度。
2.6.4残余电感值:约20nH。
2.7 Q预置功能:Q预置范围:5~999均可。被测件达到预置值后有“GO”显示和蜂鸣声提示。

    不合格件则显示“NO GO”。
2.8 外形尺寸及重量:415×180×170(mm),7kg。
