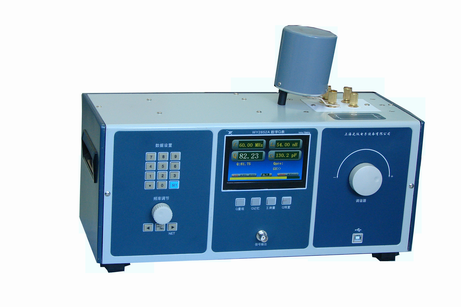

WY2853A 数字Q表(全自动 50kHz--160MHz)

    WY2853A 数字Q表是一种基于串联谐振原理工作的50kHz~160MHz高频数字化阻抗测量仪器,

对电感器,电容器,进行有效电感,Q值,电容值和损耗测量,以及对高频电缆的特性阻抗测试,

在测试装置(例WY916D)和电感器配合下,能对绝缘材料的相对介电常数(ε)和损耗角正切

(tanδ)自动测量。本Q表依照国家计量检定规程:“JJF1073-2000高频Q表校准规范”执行。

1 特点








本公司创新的自动Q值读取技术,使测Q精度

和速度大大提高。

◎ Q值四位有效显示,0.1Q分辨率。
◎ DPLL合成发生测试信号,数字设置和连续调节

信号频率。
◎ 调谐回路残余电感8nH,保证高频时直读Q值的
误差较小。

◎ 全数字处理和显示,革除传统Q表刻度盘和测试表格,实现任意频率点测试Q和L。TFT彩屏多参数显示:

频率,Q值,L值,C值, ε和tanδ以及调谐状态显示。

◎ Q值量程自动/手动量程控制。
◎ 数字化Q值预置,能提高批量测试的可靠性和速度。
◎ 独立50kHz~160MHz信号源输出口,所以本机又是一台160MHz的合成信号源,频率准确度±50ppm,

稳定度10ppm。

◎ USB通讯接口。

2 主要技术指标:
2.1 工作频率范围:

    50kHz~160MHz,四位有效数显。可以连续调节和数字设置。精度0.05%。

2.2 Q值测量范围:

    1~1000;5~100,30~300,100~1000 三档。四位有效显示,0.1Q分辨率。

2.3 Q值固有误差:

    ±5%±2% 满刻度值。

2.4 有效电感测量范围:

    8nH~300mH。四位数显。

2.5 电感测量误差:

    ≤2%±8nH 2.6 调谐电容特性:

2.6.1 可调电容范围:

    14pF~230 pF。四位数显,0.1 pF分辨率。

2.6.2 精确度:

    ±1% 或0.5pF。

2.6.3 电容量测量范围:1pF~200pF。

    四位数显,0.1 pF分辨率。

2.6.4 电容测量误差:

    ±1%±0.5pF。

2.6.5 残余电感值:

    约8nH。

2.7 Q预置功能:

    Q预置范围:5~999均可。被测件达到预置值后有“GO”显示和蜂鸣声提示。

    不合格件则显示“NO GO”。

2.8 外形尺寸及重量:

    415×180×170(mm),7kg。
