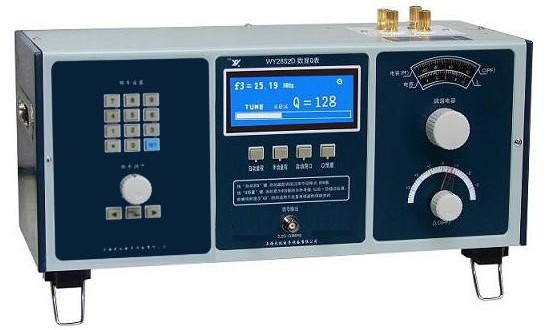

WY2852D 数显Q表(1kHz~70MHz)

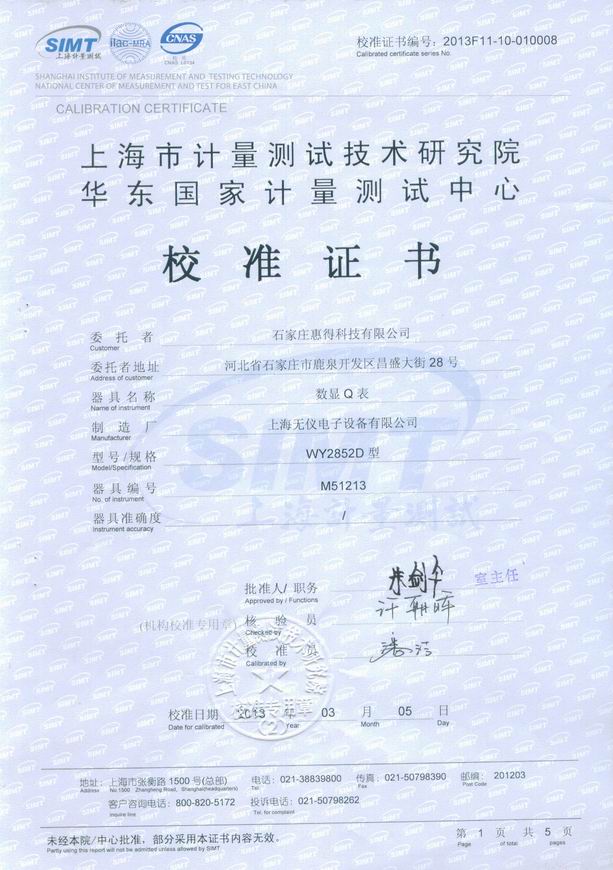

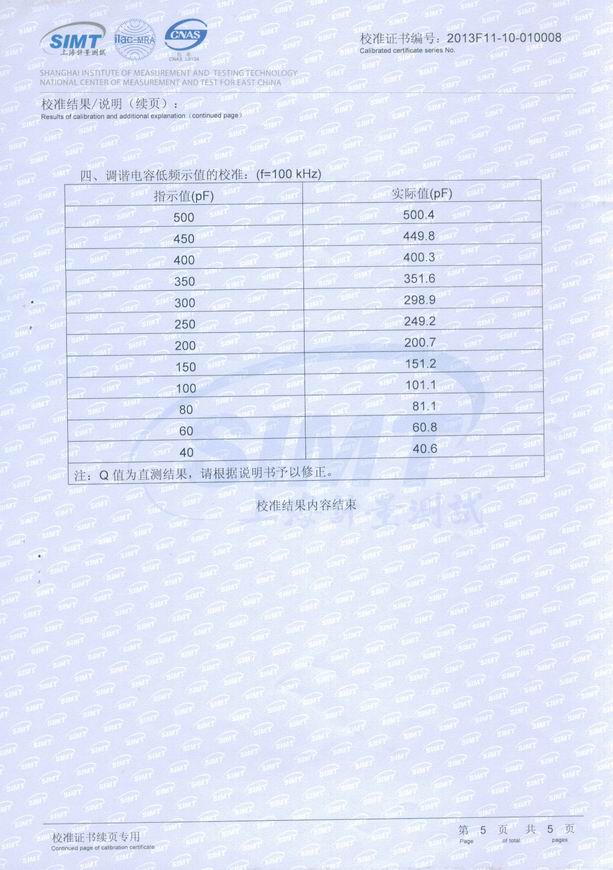

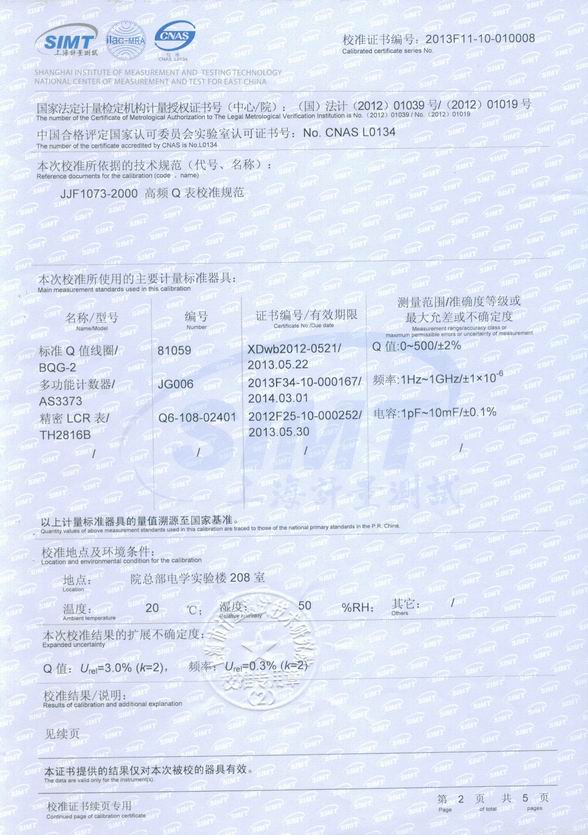

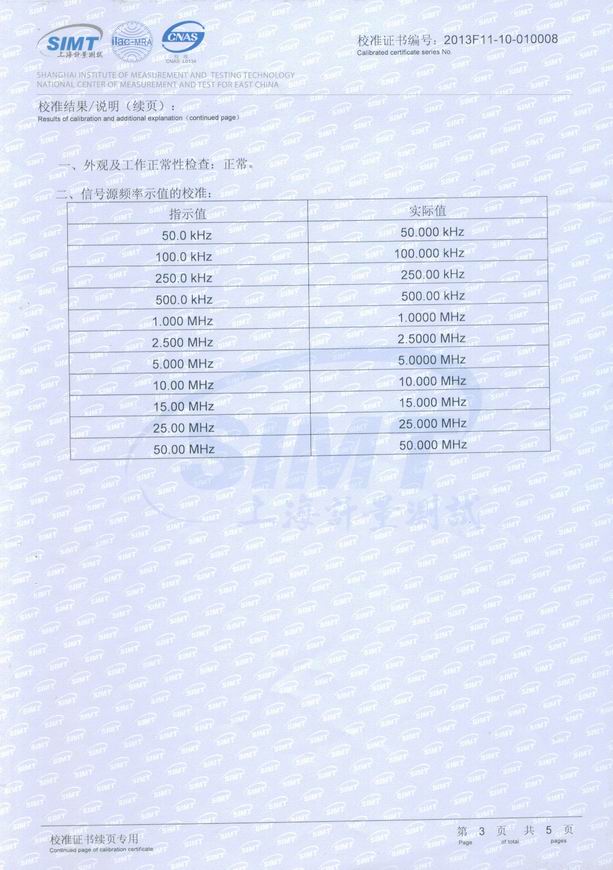

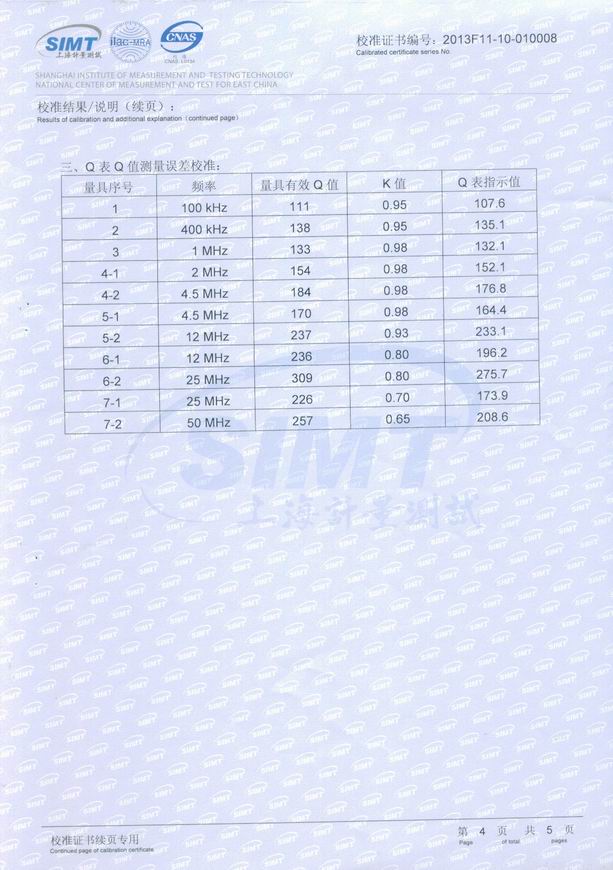

    WY2852D 数显Q表工作频率范围是1kHz~70MHz,是一种多功能、多用途、多量程数字化阻抗测试仪器。它是根据串联谐振原理,以电压比值刻度Q值的。它能测量高频电感器的Q值,电感量和分布电容量;电容器的电容量和损耗角。配以专用夹具WY916介质损耗装置还能对固态绝缘材料的高频介质损耗(tanδ)和介电常数(ε),高频回路有效并联及串联电阻,传输线的特性阻抗等进行测试。本Q表依照国家计量检定规程:“JJF1073-2000高频Q表校准规范”执行。

1 特点:
本公司创新的自动Q值读取技术,使测Q分辨率至0.1Q。
DPLL合成发生1kHz~70MHz,测试信号。
低至20nH残余电感,保证高频时直读Q值的误差较小。
特制LCD屏菜单式显示多参数:Q值,测试频率,调谐状态等。
Q值量程自动/手动量程控制。
数字化Q值预置,能提高批量测试的可靠性和速度。


2 主要技术指标:
2.1 测试信号频率范围:1kHz~70MHz,数字合成,可数字设置或连续调节,五位有效数显。
2.2 Q值测量范围:1~1000四位数显,分辨率0.1Q。分100、316、999三档,量程可自动切换。
2.3 Q值固有误差:±5%±3% 满刻度值。
2.4 有效电感测量范围:0.1µH~1000mH。
2.5 电感测量误差:≤5%±0.02µH
2.6 调谐电容特性:
2.6.1可调电容范围:40pF~500 pF。
2.6.2 精确度:±1% 或0.5pF。
2.6.3微调电容器:-3pF~0~+3pF,分辨率:0.2pF
2.6.4残余电感值:约30nH。
2.7 Q预置功能:Q预置范围:1~1000均可。被测件达到预置值后有“GO”显示和蜂鸣声提示。不合格件则显示“NO GO”。
2.8 外形尺寸及重量:415×180×170(mm),6.5kg。
